Прибор контроля электроцепей: указатель напряжения Контакт-55ЭМ

  Оперативно-ремонтные бригады при устранении неисправностей в электрических цепях используют специальные приборы, с помощью которых можно быстро определить на каком участке случилась проблема. Универсальным указателем напряжения считается «Контакт-55ЭМ». С помощью этого переносного электронного прибора можно определять поступает напряжение в сеть или нет.

 В том приборе контроля электроцепей установлены светодиоды, рассчитанные на «24в», «220в» и «380в». При наличии переменного или постоянного тока идёт дополнительное звуковое сопровождение. Кроме того, что им можно прозванивать обычные электрические цепи, допускается проверка обмоток электродвигателей, указатель обнаружит прорыв в катушках реле, контакторах и пускателях. В каждом доме должен быть такой прибор.

Конструкция указателя «Контакт-55ЭМ»

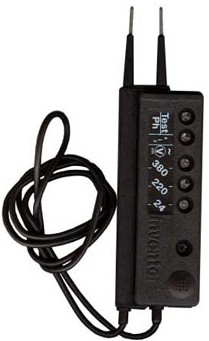

 В прибор контроля электроцепей «Контакт-55ЭМ» основной и дополнительный щуп. Они соединяются с помощью изолированного провода. Основной щуп содержит пять красных светодиодов, а также один электрод типа «Ph», который позволяет определить фазы электрической цепи. Три светодиода имеют надписи «24в», «220в», «380в». Один из светодиодов имеет надпись «-» по которой определяется род напряжения. Когда светодиод светится, это означает, что в электрической сети находится переменное напряжение, при погасшем светодиоде, поступает только постоянное напряжение. Если прозваниваются токоведущие части, значит, необходимо смотреть на реакцию светодиода «Test/Ph». Также он определяют фазу переменного напряжения.

Режимы работы «Контакт-55ЭМ»

 Данный указатель напряжения имеет несколько режимов работы, и мы сейчас их рассмотрим:

-данный прибор контроля электроцепей имеет режим «переменное напряжение». Указатель рассчитан на три предела: 24v-100v, 110v-250v, 340v-380v. Допустим, в эклектической цепи находится напряжение 24v. Замеряем щупами и наблюдаем, как загораются светодиоды с надписями: Ph, «-», 24v. Кроме этого обязательно указатель напряжения оповестит нас звуковым сигналом. Если в электрической сети будет напряжение 250v, тогда светодиоды покажут: Ph, «-», «250» и «24» с дополнительным звуковым сигналом. С помощью прибора «Контакт-55ЭМ» можно проверять напряжение в розетках. Расстояние между основным и дополнительным щупами как раз соответствует расстоянию отверстий в розетке.

-при режиме «постоянное напряжение» будут загораться светодиоды: Ph и 24v. По звуковому сигналу тоже можно понять, что в сети есть постоянный ток. Всегда можно случайно перепутать щупы. Тогда и индикаторы будут светиться другие. Значит, сразу нужно их менять местами.

-при режиме «прозвонка» требуется перед использованием указателя напряжения зарядить прибор. Можно использовать домашнюю розетку. Достаточно указатель подключить секунд на тридцать. Контакт-55ЭМ хорошо держит зарядку. В выключенном виде устройство может не разряжаться сутки. При прозвании сети стоит рассчитывать на пятиминутную его работу.

-при режиме «определение фазы» тоже указатель предварительно заряжается. Чтобы определить фазу необходимо дополнительный щуп вставить в розетку. Касаясь пальцем электрода Ph, определяется фаза.
