Промышленная автоматика: датчик пламени

  На предприятиях для плавки металла и изготовления деталей используют топки. Они должны работать стабильно, чтобы не прерывался технологический процесс. Обслуживающий персонал, конечно, может постоянно следить за работой горелок, но лучше установить датчик пламени. Он позволит не только автоматизировать процесс, но и обеспечит эффективный контроль над безопасной работой оборудования, которое работает на твёрдом, жидком или газообразном горючем.

 Второстепенной функцией датчика контроля пламени можно считать принятие участия в розжиге топок.

Виды датчиков пламени

 Существует несколько методов контроля безопасности работы топочной системы. Их можно разбить на две основные группы:

-прямого контроля,

-косвенного контроля.

 Прямой контроль предусматривает использование ультразвукового, фотоэлектрического или ионизационного способа. При косвенном контроле используются датчики, способные анализировать такие параметры как давление или разрежение. Обязательно должен вестись контроль наличия пламени. Если в тепловом агрегате по какой-то причине произойдёт неожиданно затухание факела, а газ будет продолжать поступать в топку, то он заполнит со временем всё помещение. От случайной искры произойдёт взрыв как внутри котла, так и снаружи.

 Обычно устанавливают сразу несколько датчиков, которые отвечают за работу разных узлов. Допустим, с помощью ионизационного датчика пламени целесообразно контролировать горение запальника, а за работу основной горелки лучше всего отвечает фотодатчик. Это связано с конструкционными особенностями приборов. Просто от повышенной производительности основной горелки ионизационный электрод быстро обгорит и придётся постоянно заниматься его заменой.

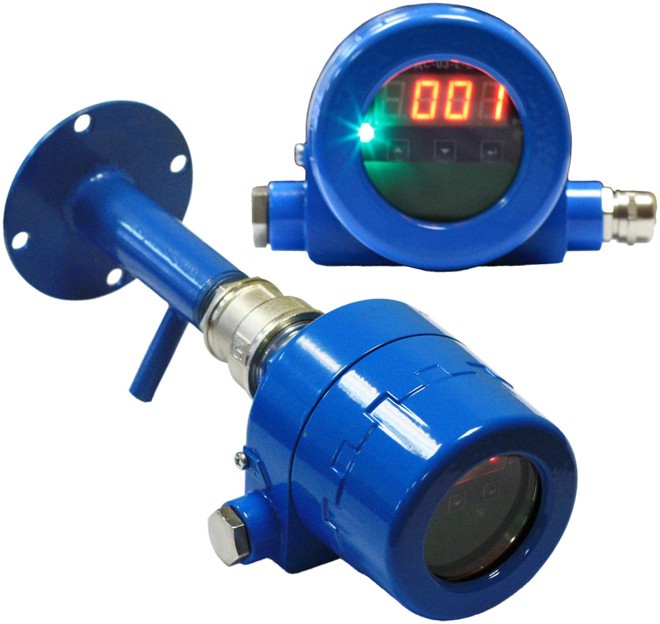

 Фотодатчики имеют прочный защитный корпус, они реагируют на степень невидимого и видимого излучения или реагируют ультрафиолетовую составляющую пламени. Работа таких устройств основана на фотоэлектрическом методе и фиксируются оптические свойства пламени. Рекомендуется устанавливать фотодатчики видимого света только в том случае, если на них не будут воздействовать другие источники света. На них не должны попадать прямые солнечные лучи, даже фонарь может нарушить работу датчика. А вот ультрафиолетовые датчики пламени равнодушно относятся к видимому излучению и световой поток от футеровки сталеразливочного ковша им не страшен.

 По выгодной рыночной стоимости предлагает купить датчик пламени магазин промышленной автоматики «Прома». На официальном сайте организации «www.promav.ru» представлен широкий ассортимент фотодатчиков и сигнализаторов горения и всегда получится выбрать подходящее устройство для автоматического контроля за работой топки. Следует учитывать тот факт, что на спектральный тип пламени оказывает влияние вид используемого горючего. Излучение формируется в трёх спектрах: в инфракрасном, в ультрафиолетовом и видимом. Длина волны пламени будет соответственно:

-в инфракрасном 0,8-800 мкм,

-в видимом 0,4-0,8 мкм,

-в ультрафиолетовом 0,28-0,04 мкм.

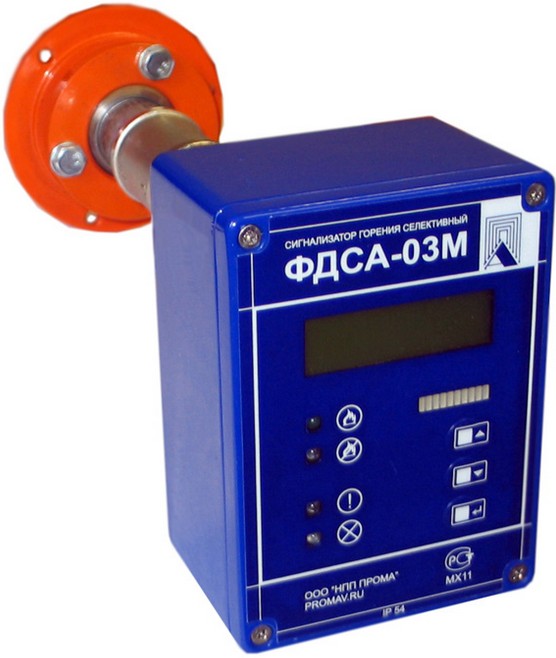

 Соответственно при выборе фотодатчика вы должны обращать внимание, к какой категории он относится. Для контроля пламени основной горелки в основном приобретают датчики ФДСА-03М, так как они хорошо себя зарекомендовали на практике. Разработано несколько модификаций этих устройств и каждое имеет свои особенности:

-ФДСА-03М-01 – датчик пламени рассчитан на горючее типа газ и мазут (работает в режиме УФ + ИК).

-ФДСА-03М-02 – датчик пламени рассчитан на горючее типа газ и уголь (работает в режимах УФ + Видимый).

-ФДСА-03М-03 – датчик пламени рассчитан на газ (работает в режимах УФ+УФ).

-ФДСА-03М-04 – датчик пламени рассчитан на горючее типа мазут и уголь (работает в режимах ИК + Видимый).

 Как видите, фотодатчики рассчитаны на топки, в которых будет сгорать горючее в виде газа, угля и жидкого топлива. Они будут осуществлять эффективный контроль пламени при сгорании как одного вида топлива, так и двух одновременно. Что касается технических характеристик и функциональных возможностей датчика пламени ФДСА-03М, то по всем параметрам он превосходит импортные аналоги и не имеет смысла переплачивать за продукцию брендов FIREYE или DURAG.

 Это надёжный прибор, который проверен уже годами отечественной промышленностью. Он мгновенно сигнализирует, если происходит потускнение или затухание факела. Имеет цифровой индикатор, на котором отображается интенсивность пламени горелок. Фотодатчик оснащён системой самоконтроля. Если вдруг прибор определил, что он сам неисправен, то об этом просигнализирует обслуживающему персоналу.
