Детали и механизмы в подогревателе водо-водяном ВВП

  В схему систем горячего водоснабжения и теплообеспечения зданий входят специальные теплообменные установки в виде водо-водяных подогревателей ВВП. Для того чтобы стабильно функционировал тепловой пункт или котельная необходимо выбирать установки, способные справиться с тепловой нагрузкой. Водо-водяное оборудование самостоятельно не осуществляет подогрев теплоносителя, а получает его от внешних источников. Это может быть как центральная магистраль или от котлового оборудования, которое устанавливают на автономных подстанциях.

 Горячий носитель попадает в закрытый греющий отсек. От него тепло передаётся холодному водяному носителю, который циркулирует между теплообменными отсеками. В стандартную конструкцию ВВП входят:

 -теплообменные отсеки (трубы),

 -калачи соединительные,

 -переходы конического типа.

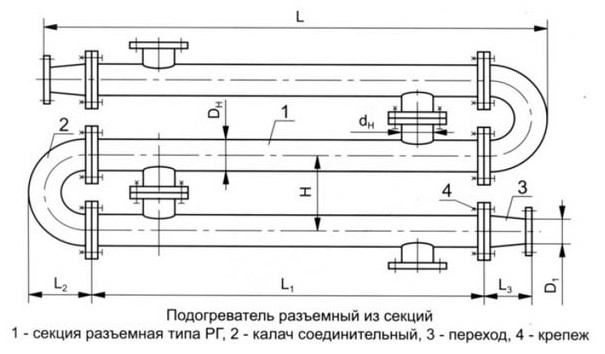

 По показателю теплопроизводительности водяных подогревателей подбирается необходимое количество блоков. Существует ГОСТ 27590-2005 и ГОСТ 27590-88, которые регулируют грамотное изготовление ВВП. В них прописаны основные размеры деталей, механизмов и соединений, из которых состоит теплообменный водо-водяной подогреватель. Техническая документация инженерами механиками должна составляться с учётом показателей эффективности и надёжности всех соединительных элементов. Вот так выглядит на чертеже состав теплообменного оборудования из двух секций разъёмного типа:

  Корпус изготавливается из прочного стального сплава. В него входят бесшовные стальные или латунные теплообменные трубки. Они могут иметь диаметр 57-530 мм. Количество трубных блоков в кожухе может доходить до 150-210 шт. Внутренняя поверхность трубок бывает профилированного типа, или гладкая. Дополнительно корпус может содержать компенсатор теплового расширения (КТС). Выбирая подогреватель водяной ВВП или, занимаясь изготовлением их конструкций, необходимо учитывать метод соединения блоков между собой.

 Крепёж представляет собой разъёмное фланцевое соединение, способное выдерживать серьёзные тепловые нагрузки и давление, или просто гладкий штуцер под сварку. Вот так на чертеже выглядит состав водо-водяного подогревателя сварного типа из четырёх секций:

 Подогреватель водо-водяной относится к группе рекуперативных теплообменников «труба в трубе» и такая конструкция обеспечивает высокую эффективность теплового обмена по всей длине блоков. Перед монтажом важно учитывать дальнейшие условия эксплуатации теплообменного оборудования. Если подогревателю водяному ВВП предстоит работать в системе подачи горячий воды потребителям, то холодной средой заполняются теплообменные блоки, а греющей средой заполняют межтрубное пространство в корпусной части. Если теплообменное оборудование будет являться частью схемы системы отопления зданий, тогда в теплообменные секции направляется греющая среда, а нагреваемой заполняют межтрубную свободную область.

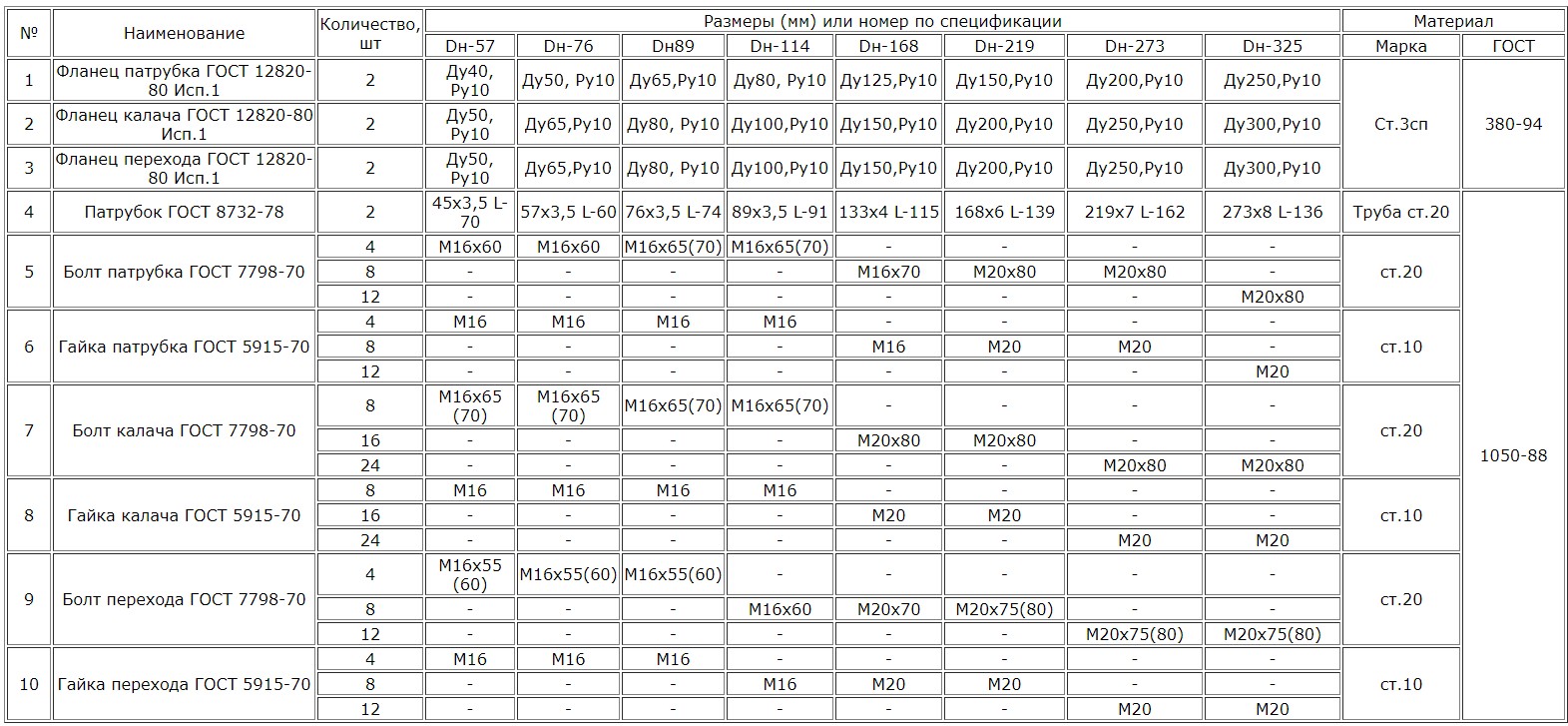

 Для инженера механика следует использовать следующие размеры соединительных деталей в водо-водяном теплообменнике ВВП:

 Теплообменное оборудование имеет свою маркировку типа: ПВ 230x2-1,6-РП-6-У3 Расшифровывается условное обозначение так:

 -это подогреватель разъемным соединением отсеков/блоков,

 -наружный диаметр отсеков равен 230 мм,

 -длина отсеков/отсеков 2 м,

 -в состав не входит КТР,

 -рассчитано оборудование на давление в системе 1,6 МПа,

 -трубы имеют профилированную поверхность,

 -пять отсеков/секций,

 -подогреватель имеет климатическое исполнение У3.

 На заводе изготовителе предусматривают установку основных деталей и соединительных элементов, способных обеспечить безотказную наработку больше восьми тысяч часов. Служат водяные подогреватели ВВП не меньше 15 лет.
