Прокладки овального сечения

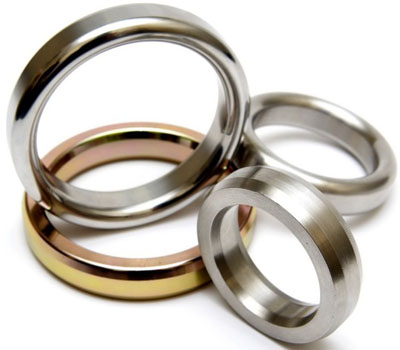

Прокладки овального сечения представляют собой металлические фланцевые уплотнители. Их ещё часто называют кольцами Армко. Прокладки изготавливают из особого сплава. Материал имеет в своей структуре смесь чугуна и стали, процент железа составляет 99,8-99,9%. Такой сплав получил название армко-железо. К его преимуществам стоить отнести:
- повышенный показатель стойкости коррозии;
- незначительную коэрцитивную силу,
- повышенную электропроводимость;
- повышенный уровень индукции;
- повышенные магнитные свойства.
Прокладки овального сечения служат для герметизации фланцевых соединений. При их изготовлении производители придерживаются технических требований ОСТов 26-845-73 и 26.260.461-99. Фланцевые соединения присутствуют практически в каждом трубопроводе, поэтому в прокладках овального сечения нуждаются нефтегазовые предприятия и все отрасли промышленности.
Прокладки овального сечения любого размера можно заказать в компании «Karbon», которая осуществляет свою деятельность в Москве. На официальном сайте организации «http://karbon-group.ru» вы можете проконсультироваться, какой тип прокладок овального сечения подходит лучше всего к конкретному фланцевому соединению и оставить свою заявку на покупку.
Уплотнители изготавливаются диаметром от 10-500 мм, рассчитаны на рабочее давление 6–16 MПa, способны эффективно работать при температуре -60 - + 700 оС. Используется сталь в соответствии с каждым ГОСТом и НТД:
- марки 08кп,
- марки 20,
- марки 08X13,
- марки 08X18Н10,
- марки 10895,
- марки 08Х18Н10Т,
- марки 10Х17Н13М2Т.
Основная особенность прокладок овального сечения из армкожелеза заключается в том, что они обеспечивают надёжную герметичность. Металл мягче, чем основа фланцевого соединения и плотно прилегает к железу. Уплотнители способны выдержать высокое давление, которое не могут переносить другие типы прокладок.
Изделия герметизируют и уплотняют фланец с двойным усилием, благодаря закруглённой форме, которая при взаимодействии с внутренней стороной паза, усиливает концентрацию напряжений, тем самым способствуя лучшему уплотнению канавки. Прокладки овального сечения должны быть изготовлены в строгом соответствии с техническими требованиями.
Если они будут иметь дефекты или не выдержаны размеры, то в трубопроводах с повышенным давлением не обеспечат надёжной герметизации. Помогает их пластическая деформация, но при значительных отклонениях от нормы не получится изделием заполнить неоднородную структуру поверхности паза. Чтобы добиться идеальной герметичности фланцевого соединения необходимо:
-грамотно произвести расчёты усилия обжатия, учитывая материал, из которого изготовлен уплотнитель, площадь обжатия, показатель релаксации напряжений в болтах, наличие вибрации, колебания температурного режима и давления,
-купить прокладки овального сечения высокого качества, и проверить изделия на наличие дефектов, чтобы не было заводского брака. Материал уплотнителя должен подходить под вид транспортируемой по трубопроводу среды,
-осуществить правильный монтаж фланцевого соединения. Шпильки должны затягиваться равномерно, как болты на автомобильном колесе в крестообразном порядке. В случае использования стальных прокладок овального сечения, болты затягиваются по часовой стрелке. Достаточно сделать три-четыре обхода по окружности с постепенным закручиванием болтов,
-проследить за тем, чтобы обеспечивался полный контакт уплотнителя со стенками канавки.
