Токосъемник ткн 9а
Для работы грузовой рельсовой тележки или передвижных кранов необходимо обеспечить бесперебойную подачу напряжения через специальные через токоподводы. Они бывают нескольких видов:
- фестонные токосъемники,
- троллейные токосъемники,
- кабельный барабан.
Фестонный токоподвод из-за своей конструкции из всех представленных вариантов считается самым простым. Его устанавливают на мостовой, козловой, консольной технике. Подача электроснабжения через кабельный барабан считается самым трудоёмким занятием и обойдётся дорого. Принцип действия устройства следующий: заранее намотан провод на барабан и когда козловой кран начинает своё перемещение, кабель раскручивается на нужную длину. Установка троллейного токосъемника считается самым оптимальным вариантом.
От него работают краны-штабелеры, мостовая и консольная техника. Устройство стоит недорого, имеет более усовершенствованную и надёжную конструкцию по сравнению с фестонным токоподводом. На сегодняшний день активно используется троллейный токосъемник ткн 9а. Он имеет разновидность 9А-1, 9А и 9А-3. Основная задача таких токоподводов заключается в передаче напряжения с жёсткой линии на подъёмно-транспортное оборудование.

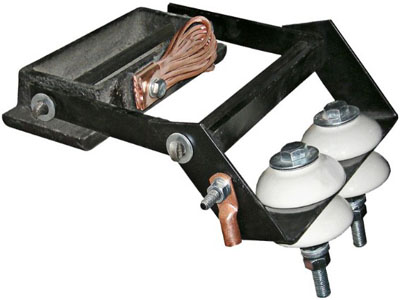

Токосъемник ткн 9а рассчитан на сеть с переменным током с напряжением не больше 600В и с частотой в 50Гц. В сети с постоянным током для него установлен предел напряжения 500В. Конструкция устройства простая и надёжная. В неё входит стальной прочный кронштейн. Чтобы обеспечивался контакт с троллейными линиями на кронштейн крепят токосъёмный башмак.
Не должна металлическая часть подъёмных кранов соприкасаться с местом соединения токосъёмника, поэтому с другой стороны устанавливаются на производстве специальные фарфоровые изоляторы. Также в конструкцию входит кабельный наконечник и медный поводок, который помогает передавать электрический ток от башмака к токоподводящим крановым кабелям.
По выгодной рыночной стоимости купить токосъемник ткн 9а можно в компании «КранПомощь», которая осуществляет свою деятельность в г. Екатеринбурге. На официальном сайте организации «http://кранпомощь.рф» оставляйте свою заявку и будет обеспечена оперативная доставка заказа в любой регион страны.
Стоит отметить, что при изготовлении токосъёмных башмаков используется менее прочный материал, чем тот, что задействуется при производстве троллеев. Это связано с тем, чтобы уменьшить механический ущерб, который наносится троллейным линиям. Поэтому необходимо периодически проводить технический осмотр токосъёмных башмаков и по мере износа их менять на новые устройства.
По виду все разновидности токосъемника ТКН-9А не отличаются друг от друга. У них отличается конструкция только диаметром гибкого медного поводка. Все эти приборы подходят только для наружной установки. Работа фестонного токоподвода напоминает больше принцип действия кабельного барабана. Только провод не наматывается на барабан, а собирается в кольца-фестоны. Поэтому он имеет ещё другое название - токоподвод гирляндного типа.
